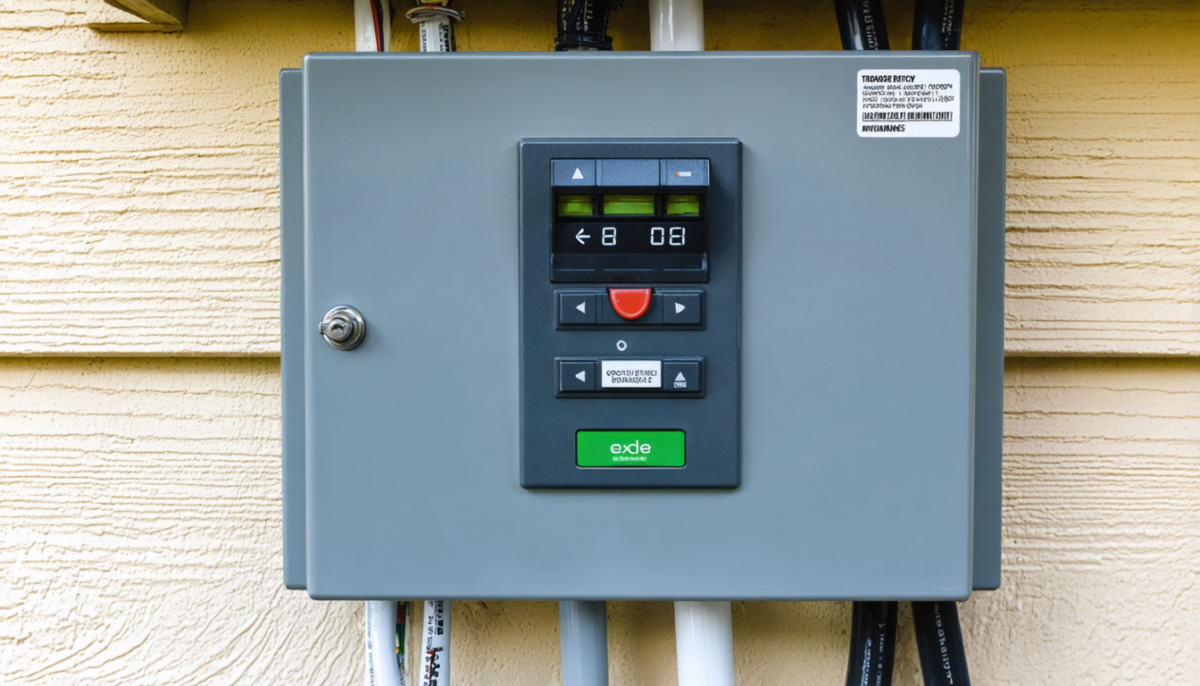

Guide pratique pour installer un commutateur automatique entre une source solaire et EDF 230V

Face aux défis énergétiques actuels et à la montée en puissance des énergies renouvelables, sécuriser son alimentation électrique devient une priorité pour de nombreux foyers. Le recours à un commutateur automatique entre une source solaire et le réseau EDF 230V constitue une solution intelligente pour assurer une alimentation stable et continue, même en cas de défaillance du réseau public. Cette technologie permet non seulement de basculer de manière transparente entre vos panneaux photovoltaïques et le réseau électrique traditionnel, mais aussi d’optimiser l’usage de l’énergie renouvelable produite chez soi. Dans ce contexte, comprendre les caractéristiques, l’installation et les avantages d’un système de transfert de charge est indispensable.

Les coupures de courant répétées, les délestages en période de forte demande, ainsi que les besoins croissants en équipements électroniques sensibles insufflent un nouveau regard sur la manière de gérer son installation électrique. Par ailleurs, les installations photovoltaïques sont désormais au cœur des foyers souhaitant réduire leur facture énergétique tout en participant à la transition écologique. Le commutateur automatique garantit un système de commutation efficace et sûr, évitant les coupures et les interventions manuelles à répétition. Ce guide pratique vous accompagnera pas à pas dans la compréhension, le choix et la mise en œuvre de cette technologie incontournable en 2025.

A lire également : Démoussage de toiture : comment les drones révolutionnent un nettoyage sécurisé et efficace

Les atouts incontournables du commutateur automatique entre source solaire et EDF 230V

Dans un univers énergétique en pleine transformation, le commutateur automatique émerge comme un dispositif clé pour sécuriser votre alimentation électrique. Ce système automatique détecte instantanément la moindre interruption ou fluctuation du réseau EDF 230V et enclenche sans délai le transfert vers votre installation solaire, garantissant ainsi une continuité parfaite de service. À l’inverse, il rétablit la connexion au réseau public dès que celui-ci redevient stable, offrant une gestion transparente et sans coupure.

Les avantages concrets sont multiples et méritent d’être détaillés :

A lire en complément : Comprendre l'origine du coup de bélier lors du remplissage final de la chasse d'eau

• Protection des équipements sensibles : Les microcoupures provoquent souvent des dégâts sur des appareils électroniques coûteux comme les téléviseurs, les systèmes domotiques ou les pompes à chaleur.
• Gain de confort : Plus besoin d’intervenir manuellement pour basculer entre les sources d’énergie, l’automatisme prend le relais 24h/24.
• Optimisation de l’usage de l’énergie renouvelable : Pendant les heures de production, le système privilégie votre source solaire pour réduire la dépendance au réseau EDF.
• Adaptation face à l’instabilité du réseau : Les délestages planifiés ou imprévus n’impactent plus votre alimentation domestique.

Par exemple, lors d’une panne sur le réseau, un propriétaire équipé d’un commutateur automatique continue à utiliser sa source solaire immédiatement, évitant ainsi l’arrêt de sa pompe à chaleur et le risque de gel de ses canalisations en hiver. Ce dispositif leur permet aussi de maximiser le rendement de leurs panneaux photovoltaïques, en utilisant en priorité l’électricité produite localement.

Au-delà de la simple continuité, le commutateur devient un acteur majeur de la gestion intelligente de l’énergie dans votre maison, contribuant à la réduction des émissions de CO2 et à une facture énergétique optimisée. Ces atouts consolidés expliquent l’intérêt grandissant pour ce type de solution en 2025.

Comprendre les principes et fonctions d’un commutateur automatique pour un système solaire et EDF 230V

Un commutateur automatique est un dispositif électrique permettant de basculer instantanément entre deux sources d’alimentation – ici, entre votre installation photovoltaïque et le réseau EDF 230V. Son principal rôle est d’assurer un transfert de charge sans interruption, en détectant en permanence la présence et la qualité de chaque source.

Techniquement, il joue le rôle d’un inverseur de source monophasé (ou triphasé pour les installations plus grosses) qui, selon les conditions, coupe une source et connecte l’autre. Cette opération se fait grâce à un système de relais piloté électroniquement et protégé par des dispositifs adaptés.

La détection intelligente des tensions et temporisations configurables

Le commutateur analyse en continu les tensions applicables sur ses entrées. Lorsque la tension du réseau EDF chute en dessous d’un seuil critique (par exemple 200 Volts), il déclenche le transfert vers la source solaire, si celle-ci est disponible et stable. Inversement, lorsque le réseau retrouve une tension normale (au-delà de 220 Volts sur une période définie), le système revient automatiquement au réseau EDF.

Cette gestion est enrichie par des temporisations réglables dont le but est d’éviter les basculements fréquents dus aux microcoupures ou aux fluctuations temporaires du réseau. Par exemple, un délai de 5 secondes sur le basculement vers la source auxiliaire filtre les interruptions de très courte durée.

Les différents modes et priorités d’alimentation

Certains modèles offrent la possibilité de prioriser la source solaire, tandis que d’autres permettent une programmation flexible selon des plages horaires. Par exemple, vous pouvez configurer le commutateur pour favoriser l’énergie solaire de jour et privilégier le réseau EDF la nuit, offrant ainsi un contrôle précis et économique de votre consommation.

En outre, la majorité des commutateurs modernes sont compatibles avec les onduleurs hybrides, assurant ainsi une intégration parfaite à un système de production et stockage d’énergie renouvelable.

Exemple d’application pratique

Imaginons une maison équipée d’un système photovoltaïque et d’un commutateur automatique. Lors d’une coupure EDF, le commutateur détecte immédiatement la non-présence de tension. Si les panneaux solaires produisent suffisamment d’électricité, il enclenche la commutation vers cette source en moins d’une seconde, évitant toute interruption des appareils sensibles. Le propriétaire conserve alors un confort optimal et une consommation maîtrisée, sans se soucier des coupures réseaux.

Choisir le meilleur commutateur automatique 230V adapté à votre installation solaire

Sur le marché, la diversité des modèles de commutateurs automatiques peut dérouter, surtout face à la multiplicité des caractéristiques techniques. Pourtant, quelques critères permettent de faire un choix avisé et pertinent :

• Type de commutateur : monophasé (230V) pour la majorité des installations domestiques, triphasé pour les bâtiments à forte puissance.
• Capacité de commutation : calculez la puissance maximale attendue (en Ampères) et optez pour un modèle avec une marge suffisante ; 40A est souvent un minimum pour une maison standard.
• Fonctions avancées : temporisations réglables, indication d’état, priorité programmable, protection intégrée contre les surcharges ou courts-circuits.
• Compatibilité avec l’onduleur solaire et le réseau EDF – assurez-vous que les caractéristiques électriques (tension, fréquence) sont conformes.
• Normes et certifications pour garantir le respect des exigences de sécurité électrique (NF C15-100 en France).

Évaluer également la facilité d’installation : un commutateur monté sur rail DIN simplifie grandement l’intégration dans votre tableau électrique. Le choix d’un système reconnu et éprouvé garantit une meilleure durabilité et un support technique fiable.

Voici un tableau comparatif exemplaire pour vous orienter :

Modèle	Type	Intensité max (A)	Fonctionnalités	Prix indicatif (€)
ATS Monophasé 40A Basic	Monophasé	40A	Temporisation simple, Protection basique	150
ATS Intellipower 63A	Monophasé	63A	Programmation avancée, Priorité source, Monitoring	550
ATS Triphasé 100A Pro	Triphasé	100A	Contrôle à distance, Protection renforcée	800

Installation électrique sécurisée d’un commutateur automatique pour source solaire et réseau EDF

La bonne mise en œuvre d’un système de commutation commence par une installation électrique réalisée avec rigueur et selon les normes en vigueur. L’opération est délicate car implique le raccordement simultané de deux sources de tension devant rester isolées l’une de l’autre afin d’éviter tout risque de court-circuit ou problème de synchronisation.

Voici les grandes étapes détaillées pour réussir cette installation :

1. Coupure générale de l’alimentation au disjoncteur principal pour garantir la sécurité lors des manipulations.
2. Positionnement du commutateur automatique sur rail DIN dans le tableau électrique, avec suffisamment de place pour passer câbles et future maintenance.
3. Connexion du réseau EDF à l’entrée « réseau » du commutateur en utilisant un câble d’au moins 16mm², adapté à la charge électrique.
4. Branchement de la source solaire (sortie de l’onduleur) sur l’entrée « source auxiliaire » du commutateur, en respectant les codes de couleur (phase rouge/noir, neutre bleu).
5. Sortie du commutateur vers les circuits prioritaires de la maison, assurant que seuls les équipements essentiels bénéficient du transfert automatique.
6. Raccordement de la terre conformément à la norme NF C 15-100, pour garantir la protection électrique.
7. Contrôle visuel et vérification plusieurs fois des connexions avant la remise sous tension.

Le respect strict de ces règles sécurise l’ensemble, évite les risques d’échauffement des câbles et prémunit contre les électrocutions. Une documentation claire accompagnant le matériel facilite également le suivi et le dépannage en cas de besoin.

Investir dans un commutateur automatique : analyse des coûts et retour sur investissement

Avant de procéder à l’installation d’un commutateur automatique entre votre source solaire et EDF 230V, il est primordial d’en comprendre l’aspect économique. Cet investissement comprend plusieurs composantes :

• Coût du matériel : variable selon la puissance et les fonctionnalités, généralement entre 150€ et 800€ pour une solution domestique adaptée.
• Installation professionnelle : l’intervention d’un électricien qualifié est recommandée, avec un prix moyen oscillant entre 300€ et 600€ suivant la complexité.
• Maintenance future : un entretien périodique obligatoire pour garantir longévité et conformité, avec un budget annuel modéré.

Le retour sur investissement se manifeste rapidement par la réduction des pannes sur les équipements sensibles et les économies d’énergie réalisées en maximisant l’utilisation de l’électricité solaire. Par exemple, le remplacement ou la réparation d’une pompe à chaleur défectueuse suite à une coupure brutale peut coûter plusieurs milliers d’euros. Installé, un commutateur automatique prévient ce type de dommages.

Le tableau suivant illustre une estimation financière simplifiée pour une installation classique :

Poste	Coût estimé (€)	Commentaires
Commutateur automatique	150 – 800	Selon modèle et options choisies
Installation par professionnel	300 – 600	Dépend de la complexité et la région
Maintenance annuelle	80 – 150	Contrôle et vérification régulière

Bien configurer le commutateur automatique pour un transfert efficace et sécurisé

Après le raccordement matériel vient l’étape cruciale de la configuration. Cette étape conditionne la fiabilité du système et l’efficacité de chaque transfert entre vos sources.

Il s’agit notamment de paramétrer :

• Les seuils de tension pour la détection des coupures et retours de réseau. Typiquement, un basculement est déclenché si la tension descend sous 200V et le retour se fait au-dessus de 220V.
• Les temporisations pour filtrer les microcoupures et éviter les va-et-vient incessants ; quelques secondes suffisent selon le modèle.
• Les plages horaires si vous souhaitez privilégier automatiquement l’utilisation de la source solaire durant les périodes d’ensoleillement optimales.

Cette flexibilité permet de réduire les usures mécaniques du dispositif et maximise les économies d’énergie, tout en garantissant une sécurité électrique irréprochable. Pour les propriétaires adoptant une domotique avancée, certains modèles peuvent être programmés à distance via une application mobile, offrant un contrôle précis et en temps réel de leur système.

Maintenir et dépanner son commutateur automatique pour garantir une alimentation fiable

Pour préserver le bon fonctionnement d’un système de commutation automatique, la maintenance régulière est indispensable. Un contrôle semestriel est recommandé afin d’inspecter :

• L’état des connexions pour s’assurer qu’aucun fil n’est desserré ou endommagé.
• La propreté des composants, car poussière et humidité peuvent perturber le mécanisme.
• Les voyants de signalisation permettant de détecter rapidement tout dysfonctionnement.
• Le test manuel du basculement pour vérifier la réactivité et la fluidité des passages entre sources.

Les pannes fréquentes sont souvent liées à des temporisations mal réglées ou des interférences électromagnétiques. Si le commutateur bascule trop fréquemment, il faut ajuster les délais ou contrôler la qualité du réseau EDF. Une maintenance préventive annuelle par un professionnel agréé garantit la préservation des garanties constructeur et prolonge la durée de vie du matériel.

L’exemple d’une famille ayant évité un dégât majeur sur leur système de chauffage grâce à une maintenance préventive régulière illustre bien l’importance de ces pratiques.

Quelles sont les normes à respecter pour l’installation d’un commutateur automatique entre source solaire et EDF 230V ?

L’installation doit respecter la norme NF C 15-100 qui régit les installations électriques domestiques en France, notamment en matière de sécurisation de la mise à la terre, du dimensionnement des câbles et de la séparation des sources d’énergie.

Peut-on installer un commutateur automatique soi-même sans être électricien ?

Il est fortement recommandé de faire appel à un électricien qualifié pour l’installation afin de garantir la sécurité et la conformité de l’installation, mais un bricoleur expérimenté peut procéder à l’installation s’il respecte rigoureusement les normes et dispose des connaissances adéquates.

Comment choisir la capacité en ampères d’un commutateur automatique ?

La capacité doit être choisie en fonction de la puissance maximale de votre installation électrique. Pour une maison standard, un commutateur de 40A convient généralement, mais il faut toujours vérifier que le modèle supporte la charge maximale prévue pour éviter tout risque d’échauffement.

Quels sont les risques si le commutateur automatique est mal configuré ?

Un mauvais réglage des seuils de tension ou des temporisations peut entraîner des basculements fréquents et intempestifs, provoquant une usure prématurée du dispositif et potentiellement des coupures inopinées dans l’alimentation de la maison.

Comment garantir la priorité à l’énergie solaire dans un système de commutation automatique ?

Certains commutateurs permettent de programmer des plages horaires ou une fonction de priorité à la source solaire, favorisant ainsi son utilisation pendant les heures d’ensoleillement et réduisant la dépendance au réseau EDF.
